林經(jīng)理
152-6916-7038
公司新聞

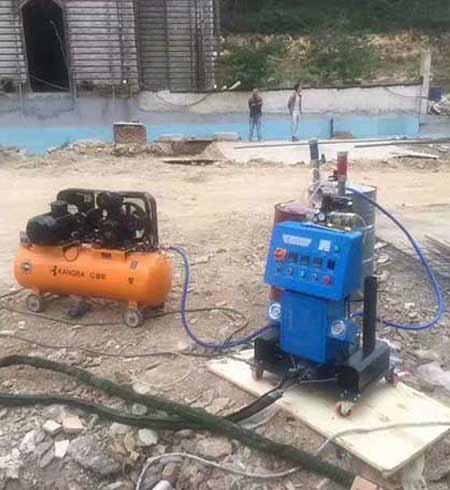

外墻發(fā)泡保溫噴涂 聚氨酯噴涂機(jī)
作者：九旭機(jī)械 發(fā)布時(shí)間：2020-10-26
外墻發(fā)泡保溫噴涂聚氨酯泡沫可分為噴涂聚氨酯泡沫和聚氨酯泡沫板。
1、聚氨酯泡沫的導(dǎo)熱系數(shù)僅為0.018-0.024W / m.k，這是目前所有絕緣材料中導(dǎo)熱系數(shù)低的。 30毫米厚的聚氨酯硬質(zhì)泡沫的隔熱效果相當(dāng)于70毫米厚的聚苯乙烯板。
2、聚氨酯泡沫的閉孔率超過95％。它是一種不透水的材料，因此具有良好的防水效果，并具有兩個(gè)主要功能：保溫和防水。然而，聚苯乙烯板的吸水率高，并且終加工不好，并且容易引起防水故障。
3、如果使用聚氨酯噴涂機(jī)噴涂聚氨酯泡沫，則無接頭的連續(xù)噴涂施工將具有更好的防水效果。對(duì)基層表面的要求也很低。它適用于任何形狀和結(jié)構(gòu)，特別是異形層和外部幕墻系統(tǒng)。
外墻發(fā)泡保溫噴涂方法的技術(shù)要點(diǎn)及注意事項(xiàng)
（1）噴涂施工時(shí)的環(huán)境溫度應(yīng)為10-40℃，風(fēng)速應(yīng)不大于5m / s（三級(jí)風(fēng)），相對(duì)濕度應(yīng)小于80％，不得在雨天。施工時(shí)環(huán)境溫度低于10℃時(shí)，應(yīng)采取可靠的技術(shù)措施，確保噴涂質(zhì)量。
?。?）噴槍頭與工作面之間的距離應(yīng)根據(jù)噴涂設(shè)備的壓力進(jìn)行調(diào)節(jié)，且不超過1.5m；在噴涂過程中，噴槍頭的移動(dòng)速度應(yīng)均勻。在操作過程中，只有在噴涂到上一層的聚氨酯硬泡沫表面不粘手之后，才能噴涂下一層。
（3）噴涂后的聚氨酯硬質(zhì)泡沫保溫層應(yīng)在下一工序施工前充分固化48h-72h。
?。?）噴涂后聚氨酯硬質(zhì)泡沫絕緣層的表面平整度的允許偏差不大于6mm。
?。?）用抹平膠等流平材料對(duì)噴涂的聚氨酯硬質(zhì)泡沫保溫層進(jìn)行流平時(shí)，立即用鐵抹子將切下的玻璃纖維網(wǎng)布（或鋼絲網(wǎng)）壓入抹灰中。布料（或鋼絲網(wǎng)）的重疊寬度不應(yīng)小于100 mm；網(wǎng)布（鋼絲網(wǎng)）應(yīng)均勻放置，沒有皺紋，凹陷和邊緣翹曲。護(hù)角器應(yīng)設(shè)在外角。
（6）在噴涂施工期間，應(yīng)覆蓋門窗開口和順風(fēng)出口，以防止泡沫飛濺和污染環(huán)境。
?。?）噴涂后，在進(jìn)行下一步施工之前，應(yīng)保護(hù)聚氨酯硬質(zhì)泡沫保溫層免受雨淋。下雨的那些應(yīng)該在下一個(gè)過程構(gòu)造之前徹底干燥。
?。?）不同材料的壁的拐角（內(nèi)外拐角）和基層壁的接合處應(yīng)連續(xù)噴涂硬質(zhì)聚氨酯泡沫，且不留任何接縫。
?。?）在噴涂施工過程中，應(yīng)在帶隔板的墻體變形縫處設(shè)置聚氨酯硬質(zhì)泡沫保溫層，并用聚氨酯或其他高彈性密封材料密封縫隙。
（10）聚氨酯硬質(zhì)泡沫保溫層應(yīng)沿壁層高度設(shè)有抗裂水平分隔縫；垂直分隔接縫應(yīng)設(shè)置成不超過兩個(gè)隔室，并且在縱向上不超過10m
?。?1）在噴涂施工中，應(yīng)確保窗戶處的硬質(zhì)聚氨酯泡沫與窗框之間的有效連接，窗戶的上開口和窗臺(tái)的下側(cè)應(yīng)采用滴水線制成。
外墻發(fā)泡保溫噴涂聚氨酯效果更好，集成度更高，沒有間隙。外墻隔熱噴涂的優(yōu)點(diǎn)：聚氨酯噴涂機(jī)施工沒有有縫隙，完全粘合，保溫和不滲透，使用壽命更長！
推薦產(chǎn)品
施工案例
